Cómo preparar la solución salina para pruebas ASTM B117 e ISO 9227 en cámaras Q-FOG
La solución salina parece lo más sencillo de una prueba de niebla salina, pero es una de las causas más comunes de resultados fuera de rango: niebla recolectada con pH ácido, concentración que se dispara o boquillas tapadas. Esta guía resume cómo prepararla de manera adecuada basada en las normas ASTM e ISO, documentación técnica de Xperto Integral Systems y del fabricante de las cámaras Q-FOG (Q-lab).
La formulación base para niebla salina neutra (NSS)
La prueba ASTM B117 es una prueba de niebla salina neutra que opera con niebla atomizada de forma continua a 35 °C, con una solución de cloruro de sodio al 5 % y pH de 6.5 a 7.2, y una recolección de 1 a 2 mL/h en un embudo de 10 cm de diámetro (Q-Lab Corporation, n.d.-a). ISO 9227 comparte estos parámetros para su variante neutra (Q-Lab Corporation, n.d.-b).
La norma ASTM B117 define la solución como 5 ± 1 partes en masa de NaCl por 95 partes de agua, con un NaCl de alta pureza (máximo 0.3 % de impurezas) y agua reactiva Tipo IV según ASTM D1193 (ASTM International, 2018, 2019). En la práctica, esto equivale a unos 50 g de sal por litro.
| Volumen final | NaCl (50 g/L) |
|---|---|
| 1 L | 50 g |
| 20 L | 1,000 g |
| 120 L (reservorio de una Q-FOG CRH) | 6,000 g |
1. Paso a paso
- Usa los reactivos correctos.
NaCl de grado reactivo, sin yodo ni antiaglomerantes, y agua desionizada. La Q-FOG CRH requiere agua DI para operar correctamente (Q-Lab Corporation, n.d.-c).
- Prepara en un recipiente externo y limpio, no directamente en el reservorio.
Disuelve la sal agitando hasta que no queden cristales y completa al volumen final.
- Mide pH y concentración antes de cargar el equipo.
Si es necesario, ajusta el pH con ácido o base diluidos.
- Carga el reservorio.

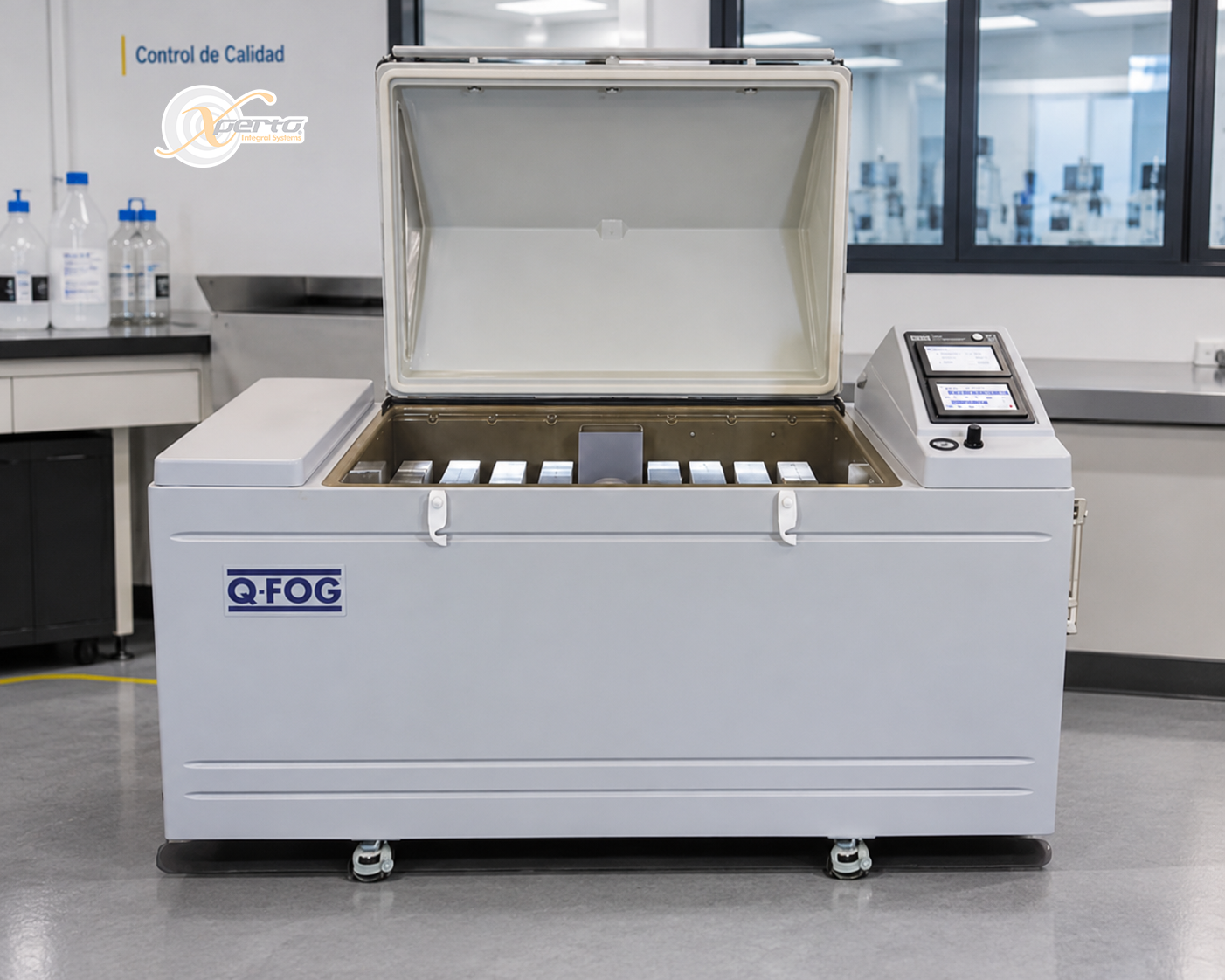

Una Q-FOG tiene un reservorio interno de 120 litros, suficiente para correr la mayoría de las pruebas durante 7 días o más (Q-Lab Corporation, n.d.-c).
- Verifica la niebla recolectada, no solo la solución del depósito: pH, concentración y volumen deben cumplir la norma.
2. Tip 1: el pH se controla antes de la cámara
Control del pH
La Q-FOG no ajusta ni controla el pH, así que debe controlarse durante la preparación y el almacenamiento de la solución (Q-Lab Corporation, 2026). Además, el agua desionizada absorbe CO₂ del aire y forma ácido carbónico, lo que puede bajar el pH de la niebla recolectada por debajo de 6.5. Q-Lab recomienda usar agua recién desionizada almacenada en contenedores cerrados, o filtros que absorban CO₂ (Q-Lab Corporation, 2026).
3. Tip 2: la concentración sube por evaporación
Control de la concentración
La evaporación dentro de la cámara puede elevar la concentración de NaCl por encima del 4 a 6 % que referencian ASTM B117 e ISO 9227. Q-Lab sugiere compensarlo preparando la solución inicial a una concentración menor (hasta 4 % en ASTM B117 o 4.5 % en ISO 9227) o aislando la tapa de la cámara en laboratorios fríos (Q-Lab Corporation, 2026). Verifica siempre qué rango permite tu norma y edición antes de hacerlo.
4. Tip 3: el volumen recolectado lo controla la bomba
Volumen de recolección
El volumen recolectado depende directamente de la velocidad de la bomba de solución. Q-Lab recomienda su valor de fábrica de 30 % para alcanzar de forma consistente el rango de ASTM B117 e ISO 9227, aunque otras normas pueden requerir ajustarlo (Q-Lab Corporation, 2026).
5. Variantes de ISO 9227
| Prueba | Solución | pH | Temperatura |
|---|---|---|---|
| NSS (neutra) | NaCl 5 % | 6.5 a 7.2 | 35 °C |
| AASS | NaCl 5 % + ácido acético | 3.1 a 3.3 | 35 °C |
| CASS | NaCl 5 % + ácido acético + cloruro de cobre (II) | 3.1 a 3.3 | 50 °C |
Fuente: Q-Lab Corporation (n.d.-b). Las concentraciones exactas de ácido y cobre las define el texto de ISO 9227 (ISO, 2022).
6. Pruebas cíclicas
En pruebas cíclicas automotrices, cada método define su propia solución, concentración y secuencia. No asumas que aplica el 5 % de B117: confirma el método antes de preparar.
7. Cómo comprobar que tu cámara realmente corroe igual
Cumplir los valores de niebla recolectada no garantiza por sí solo que la cámara genere las condiciones corrosivas correctas. Q-Lab recomienda validar con cupones de pérdida de masa cada uno o dos meses (Q-Lab Corporation, 2026). Para ASTM B117 son adecuados los cupones CXC-35 y para ISO 9227 los CXD-2.76-5.90 (Q-Lab Corporation, n.d.-a, n.d.-b).
8. Lista rápida antes de arrancar
- NaCl sin aditivos y agua DI recién producida
- Solución preparada en recipiente limpio y cerrado
- pH y concentración medidos y registrados
- Reservorio lleno y alarma de nivel bajo verificada
- Embudos y probetas colocados para recolección
- Registro del lote de solución
Una recomendación final: usa sal especializada
Q-Lab recomienda usar sal especializada para estas pruebas y maneja su propia sal. Cualquier sal que cumpla con los requisitos de pureza puede funcionar si se trabaja de la manera correcta, pero la sal es la base de toda la prueba y conviene no dejarla al azar.
En Xperto Integral Systems recomendamos Corrosion Salt, un kit de sal para preparar solución salina que cumple con las normas ASTM B117 e ISO 9227. Cuenta con la pureza que exigen estas normas, no contiene agentes antiaglomerantes ni haluros, y sus impurezas son de aproximadamente 0.02 %. Cada cubeta incluye 40 paquetes prepesados de 530 g ± 2 g, con un instructivo que enseña a preparar la solución tanto para ASTM como para ISO.
Al venir prepesada, el técnico de laboratorio ahorra tiempo, evita errores de pesaje y logra que la solución salga siempre como debe ser.
